BODENSYSTEM AR30
Das bewährte Bodensystem AR30 besteht aus einzelnen Grundmodulen – in den Größen 20 x 120 cm, 30 x 60 cm, 60 x 60 cm, 60 x 120 cm, 90 x 90 cm,100 x 100 cm oder auf Kundenwunsch auch noch größer – die ohne Verklebung und ohne Verfugung miteinander verbunden werden. Die Elementstärke beträgt 27 mm.
Als Oberbelag können alle marktüblichen Oberflächenmaterialien wie Fliesen, Holz/Parkett, Glas oder Metall im Materialmix niveaugleich miteinander kombiniert werden. Je nach Corporate-Design-Vorgabe des Kunden können auch andere Materialen, wie z. B. Steinteppich verwendet werden.
Die Trägerelemente aus EPS bzw. Gipsfaser sowie der gewünschte Oberbelag werden in einem speziellen, eigens für ArsRatio entwickelten Verfahren mit hochvernetzten, beständigen Kunststoffen vorverfugt und dann zu Systemelementen mit umlaufendem Verriegelungssystem zusammengefasst. Dank des patentierten Nut-Feder-Systems können die einzelnen Elemente durch einfaches Verriegeln in kürzester Zeit verlegt werden und sind sofort belastbar.
ELEMENTGRÖSSEN
20 x 120 cm
30 x 60 cm
60 x 120 cm
100 x 100 cm
90 x 90 cm
60 x 60 cm
SCHNELL
Durch das patentierte Verriegelungssystem werden unsere Bodensysteme ohne Verkleben oder Verfugen – also ohne Schmutz und langwierige Trocknungszeiten – in Sekundenschnelle verlegt. So können auch große Flächen in kürzester Zeit realisiert werden – bei Bedarf sogar während des laufenden Betriebs.
VIELFÄLTIG
Nahezu alle Oberflächenmaterialien wie keramische Fliesen, Glas, Metall, Holz und Parkett sind umsetzbar und können modular miteinander kombiniert. Darüber hinaus können auch kreative Sonderlösungen und Oberflächen gemäß kundenspezifischer Corporate-Design-Vorgaben produziert werden.
BELASTBAR
Das Bodensystem wurde speziell für die Anforderungen in Bereichen mit hohen Punktlasten entwickelt. Unzählige Praxisanwendungen und Tests renommierter Materialprüfungsinstitute bestätigen die Zuverlässigkeit bei hohen Belastungen.
ATTRAKTIV
Das Bodensystem besticht durch seine Ästhetik: Edle Oberflächenmaterialien verbunden mit einem präzisen Fugenbild sorgen für eine besonders attraktive Optik. Dafür wurde ArsRatio mit dem German Brand Award 2017 in der Kategorie „Building & Elements“ ausgezeichnet.
TECHNISCHE SPEZIFIKATIONEN
| EPS-TRÄGERPLATTE | GIPSFASER-TRÄGERPLATTE | |
|---|---|---|
| Elementgrößen | 600 x 600 mm 900 x 900 mm 1000 x 1000 mm 1200 x 600 mm |
600 x 600 mm 900 x 900 mm 1000 x 1000 mm 1200 x 200 mm 1200 x 600 mm |
| Aufbauhöhe – Elementdicke | 27 mm | 27 mm |
| Oberbelag | Keramik / Glas / Parkett uvm. | Keramink / Glas / Parkett uvm. |
| Dicke des Oberbelags | 8 – 12 mm | 8 – 14 mm |
| Trägermaterial | EPS-Stahlgitter | Gipsfaserplatte |
| Lagerung | trockene, geschlossene Innenräume? | trockene, geschlossene Innenräume? |
| EPS-TRÄGERPLATTE | GIPSFASER-TRÄGERPLATTE | |
|---|---|---|
| Verlegearten | Kreuzverband, Halbverband oder wilder Verband | Kreuzverband, Halbverband oder wilder Verband |
| möglicher Verlegeversatz (ein Vielfaches von) | 50 mm | 50 mm |
| Anwendung | trockene Innenräume | trockene Innenräume |
| Bodenheizung | nicht geeignet | geeignet |
| EPS-TRÄGERPLATTE | GIPSFASER-TRÄGERPLATTE | |
|---|---|---|
| Gewicht ca. | 17 – 35 kg/m2 | 17 – 35 kg/m2 |
| Fugenbreite nominal | 3 mm | 3 mm |
| Brandverhalten nach DIN EN 13501 (2010-01) | Bfl-s1 | Bfl-s1 |
| Gesundheitliche Bewertung nach AgBB-Schema (2012) | erfüllt | erfüllt |
| Mittlere Punktlast bei 2,5 x 2,5 cm Prüfstempel | 3,8 kN (380 kg) | 5,0 kN (500 kg) |
| Beständigkeit der Fugen gegen Flüssigkeiten | sehr gut? | sehr gut? |
| Trittschallminderung ΔLw | 16 dB | 14 dB |
| Wärmedurchlasswiderstand | 0,558 m2K/W ? | 0,165 m2K/W ? |
| Rutschhemmungsklasse, Abriebfestigkeit | nach Spezifikation des Oberbelags | nach Spezifikation des Oberbelags |
Zubehör
Das Bodensystem AR30 kann – je nach Kundenwunsch – um vielseitiges Zubehör wie Kabelkanäle und Bodendosen für Strom-/Datenkabel, Alu-Auffahrschrägen und LED-Beleuchtung ergänzt werden. Auch Kabelfräsungen können ohne großen Aufwand durchgeführt werden.
Ausgleichsmatte
Bei einer Verlegung auf einem ungleichmäßigen Untergrund wird der Bestandsboden mit der ArsRatio Ausgleichsmatte vorbereitet, um eine absolut ebene und verzahnungsfreie Verlegung zu garantieren.
VERFÜGBARE STANDARDFARBEN
Andere Farbwünsche für AR30 erfüllen wir Ihnen gerne auf Anfrage.
DATENBLATT ANFORDERN

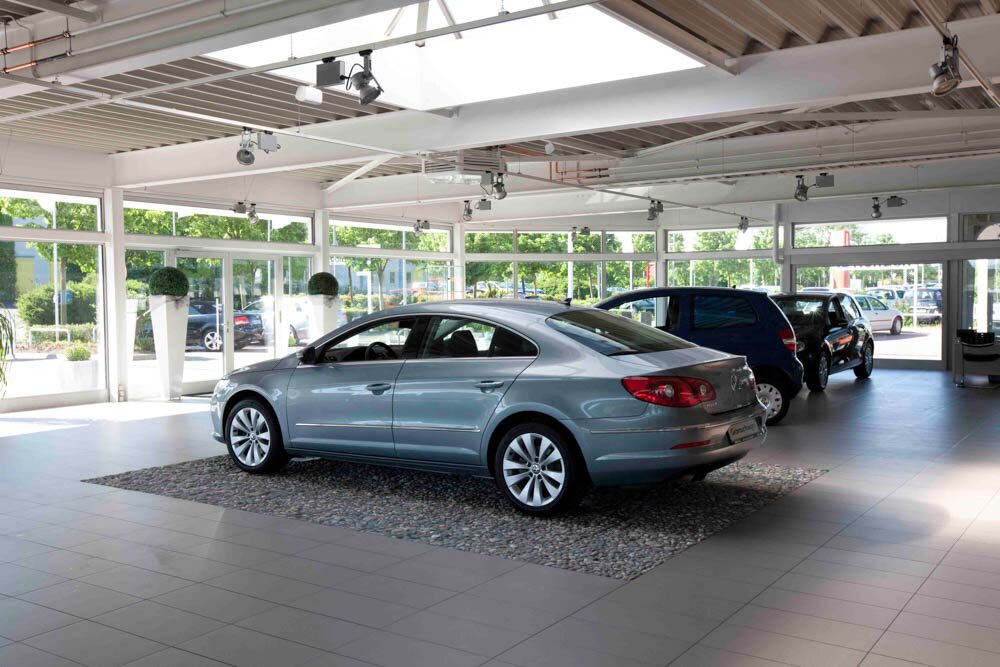

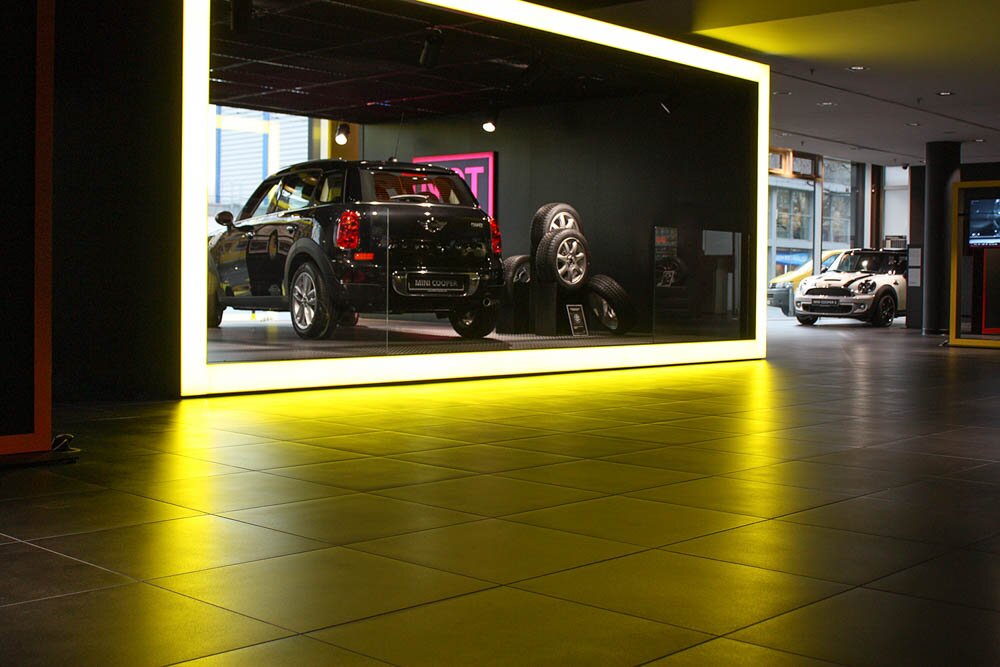

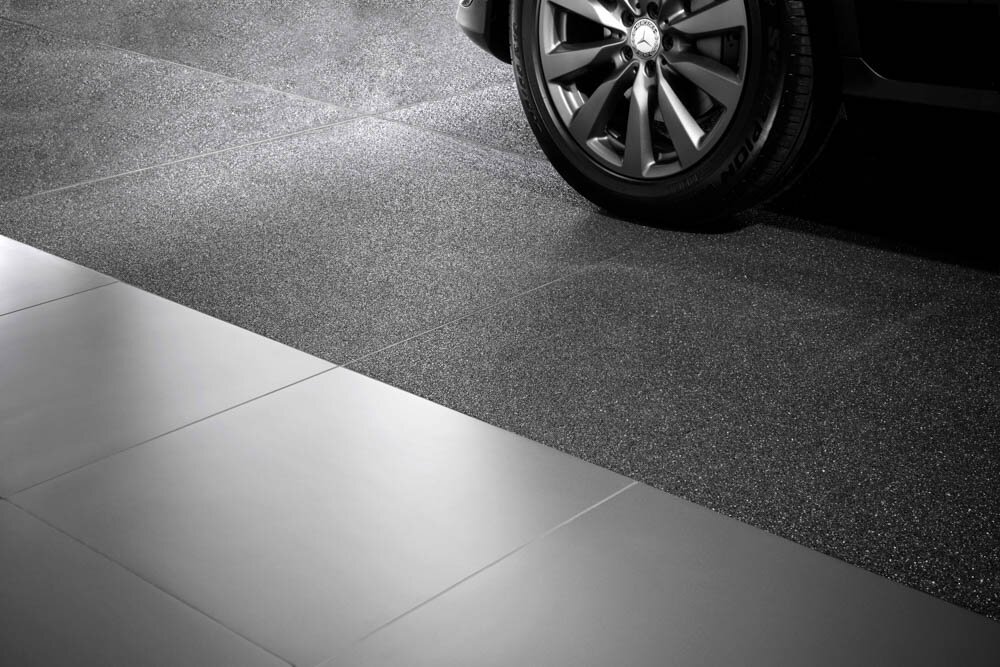

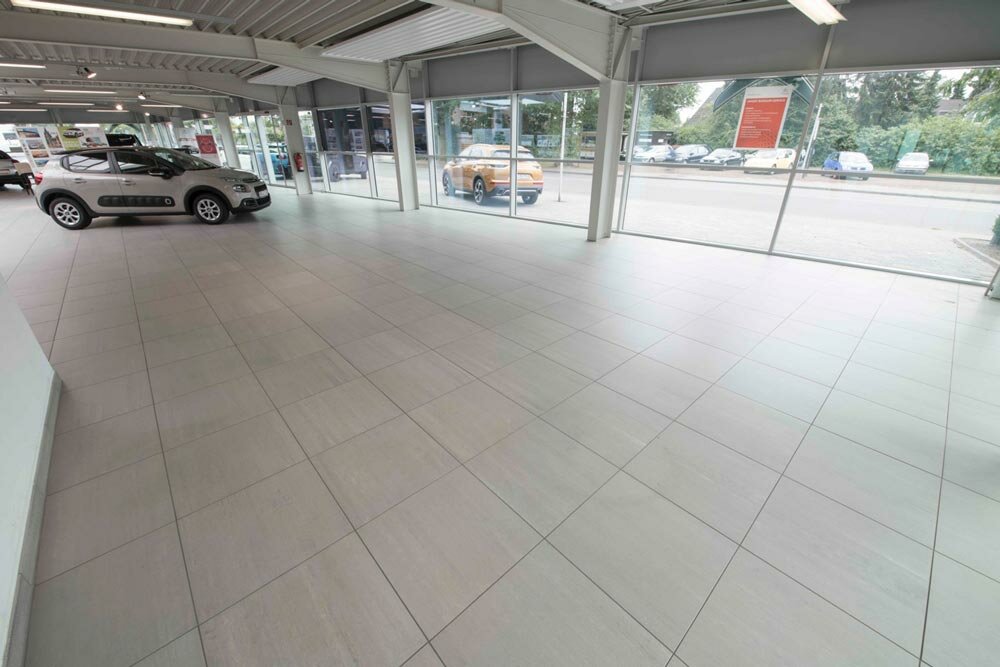

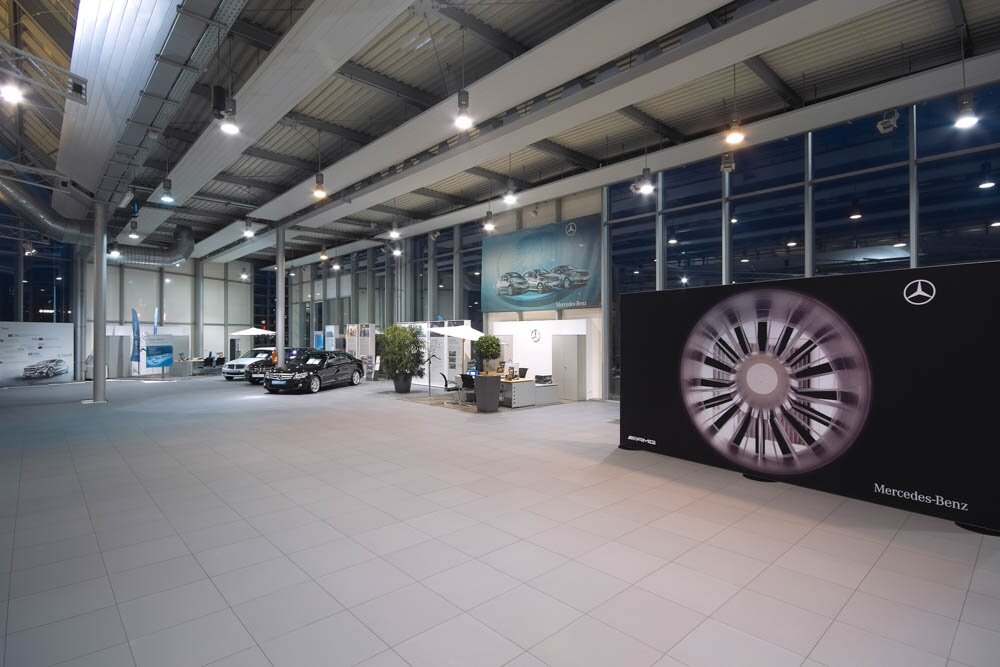

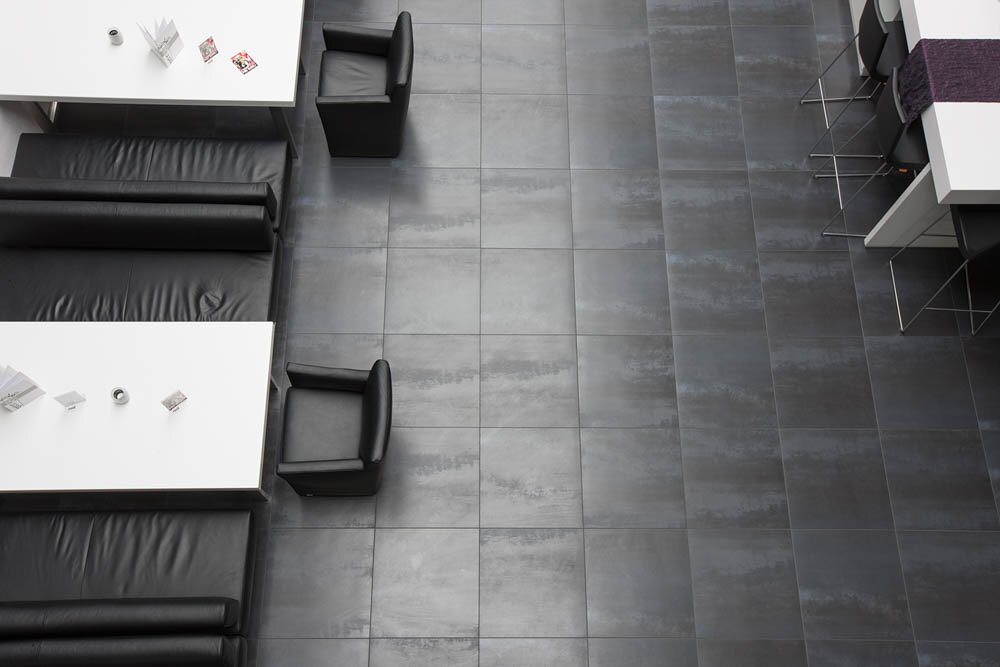

AR30 Galerie
Hier finden Sie erfolgreich realisierte AR30 Referenzprojekte – überzeugen Sie sich selbst von den vielseitigen Einsatzmöglichkeiten.
